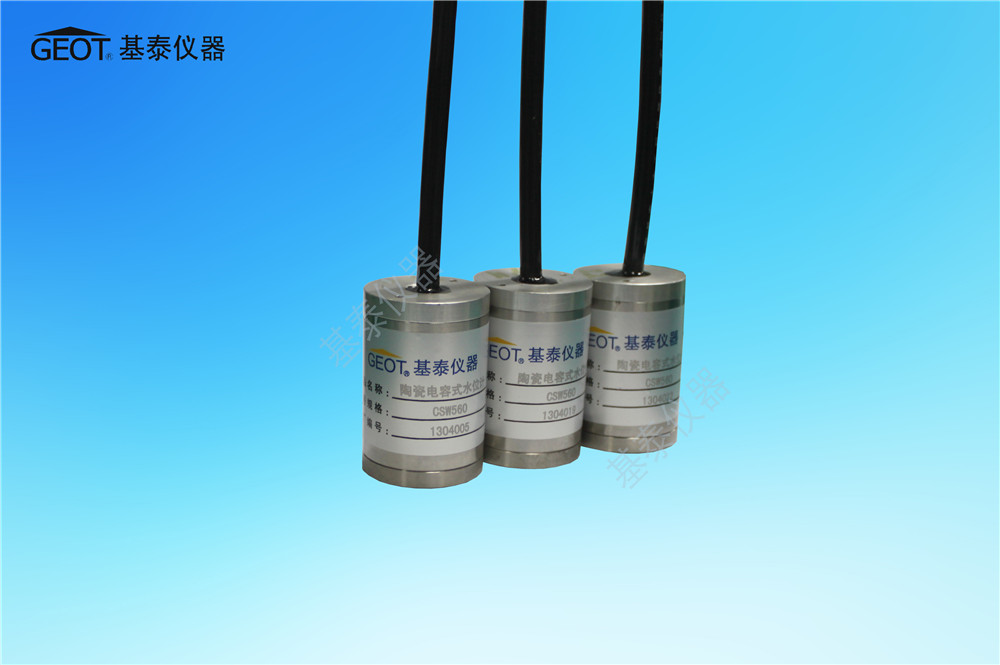

陶瓷电容波压力计

CSW560型系列陶瓷电容式波压力计,适用于长期埋设在水工建筑物或其它混凝土建筑物及地基内,测量结构物或地基内部的渗透(或孔隙)水压力以及水库、湖泊等水位。水位计加装配套附件可在测压管、地基钻孔中等场合下使用。

1、产品说明

CSW560型系列陶瓷电容式波压力计,适用于长期埋设在水工建筑物或其它混凝土建筑物及地基内,测量结构物或地基内部的渗透(或孔隙)水压力以及水库、湖泊等水位。水位计加装配套附件可在测压管、地基钻孔中等场合下使用。

2、产品原理及结构

测头主要为一个陶瓷电容式压力传感器,由于没有液体的传递,过程压力直接作用在陶瓷膜片上,其输出信号的大小与外界水位所产生的压力线性相关。传感器导线,采用特制五芯屏蔽通气电缆。此电缆内有通气导管,可将大气导入传感器内部,平衡传感器受压模两侧气压差。电路具有温度自补偿设计。陶瓷电容满量程输出4-20mA标准电流信号,并用推荐的GT202S型标准信号读数仪人工读取,亦可接入MCU32自动采集系统的GT1104标准信号测量模块获取监测数据,再通过计算求得所测位置渗透(或孔隙)水压力或水位变化量。



3、主要技术参数

1.测量范围:   0~100mm、500mm、700mm、20m等常用程量

2.分辨率:          0.025% F•S

3.综合误差 :      <0.2%F•S

4.测温范围:       -25~60℃

5.测温精度:       ±0.5℃注:F·S表示满量程输出,

4、计算方法

                                    ΔH=K(Fi-F0)

注:ΔH—高程变化量;K—标定系数(最小读数);Fi—实时测量读数;F0—安装初始读数

5、性能特点

1.陶瓷电容传感原理 ,4-20mA标准电流信号输出,可方便配套各种采集电流信号的仪表;

2.测量精度高,性能长期稳定,坚固可靠;使用寿命长。

3.测量范围大,灵敏度高。

4.防渗水、耐腐蚀,长期可靠。

5.适用于遥测和自动化数据采集 。

6.在小量程时,可抵消大气压力变化所带来的影响 。

6、仪器安装调试

安装埋设前,应做好以下准备:

a)仪器室内处理。仪器检验合格后,将压力计放入水中浸泡2小时以上,使其充分饱和,排除传感器囊中的气泡。

b)用纱布或土工布等透气透水性材料将测头包好,确保压力计进水口通畅且以防泥沙等渗入以致堵塞,并继续浸入水中。

c)将包扎好的传感器测头投放到要测量位置。

7、仪器配套设备

水工电缆

聚氨酯通气电缆

采集仪表

GT202S

采集系统

MCU-32、MCU-4、MCU-1自动采集系统
