振弦式位移计
简介

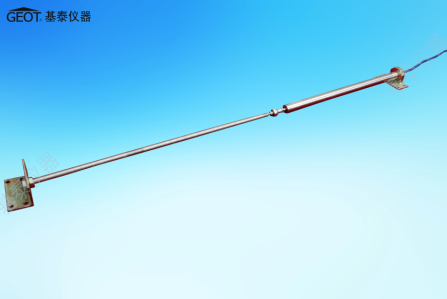

       振弦式位移计适用于长期测量水工结构物或其它混凝土结构物伸缩缝的开合度(变形)，亦可用于测量土坝、土堤、边坡等结构物的位移、沉陷、应变、滑移，并可同步测量埋设点的温度。加装配套附件可组成基岩变位计、表面裂缝计、多点变位计、土应变计等测量变形的传感器。振弦式位移计有温度自动补偿功能，经试验温度修正系数甚小，使用中不需要温度修正。振弦式位移计加装智能芯片，与测温线共用，具有智能识别功能。

主要技术参数

        2、超量程：允许额定量程的1.2倍

一般计算公式

Ji =K(Fi-F0)

式中：Ji－测缝计所受到的形变值（位移值）；

           K－测缝计标定系数，由制造商给出；

F0—测缝计零点输出模数值；

Fi—测缝计对应于Ji时刻的输出模数值。

注：1、计算所得物理量的符号，正值为拉伸，负值为收缩。

         2、F=Hz^2/1000,即模数值为频率值平方的千分之一。

         3、单支传感器参数，如K值等，详见传感器合格证。

         4、在计算时，请注意统一各参数的数量级、单位。

         5、传感器输出数值受温度影响远小于系数K，因此传感器无需温度修正。

安装及埋设方法
        在岩土工程中，位移计主要用于观测混凝土分缝合裂缝开度变化，混凝土与岩体接触缝的开度变化、岩体裂隙的变化。测缝计安装埋设时，应确保仪器能自由伸缩。安装埋设过程中应注意检测，位移计（或测缝计）安装前后读数比差应小于30F。

1、混凝土式埋设

                                                                图3

1.1、在先浇的混凝土块上预埋测缝计套筒，见图3。当电缆需要从先浇块引出时，应在模板上设置储藏箱，用以储藏仪器和电缆。为了避免电缆受损，接缝处的电缆用布包条包好。

1.2、当后浇地混凝土浇到高出仪器埋设位置 20cm时，振捣密实后挖去混凝土露出套筒，打开套筒盖，取出填塞物，安装测缝计，回填混凝土。

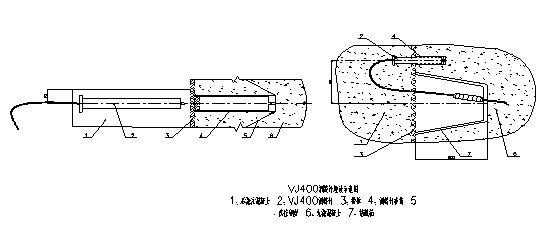

2、混凝土与岩体接触式埋设

                                                           图4

2.1、在岩体中钻孔，孔径应大于90mm，深度0.5m，岩体有节理存在时，视节理发育程度确定孔深，一般应大于1.0m。

2.2、在孔内填满水泥砂浆，砂浆应有微膨胀性，将套筒或带有加长杆的套筒挤入孔中，筒口与孔口平齐。然后将罗纹涂上机油，筒内填满棉纱，旋上筒盖，见图4。

2.3、混凝土浇至高出仪器埋设位置20cm时，挖去捣实的混凝土，打开套筒盖，旋上测缝计，回填混凝土。

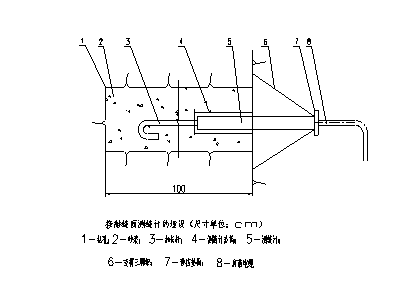

3、混凝土或岩体裂缝式埋设

                                                                         图5

测缝计作为裂缝计观测混凝土和岩体预计形成裂缝或已有裂缝的开度及其变化时，主要有以下埋设方法：

3.1、混凝土内预计裂缝观测

将测缝计除加长杆弯钩和测缝计凸缘外，全部用塑料布缠上并包封。在埋设位置上将捣实的混凝土挖出深约20cm的槽，放入测缝计，回填混凝土，见图5。

3.2、岩体内部裂缝观测

在岩体内钻孔，使钻孔跨越待测裂缝，将测缝计埋入孔内跨越裂缝。裂缝(测缝)计加长杆长度应根据岩体结构确定。

                                                                                图6

3.3、混凝土和岩体表面裂缝观测

可采用表面专用安装夹具(另购)，将裂缝(测缝)计垂直横跨在裂缝上进行观测；其它如钢结构表面缝的观测同样适用，对于大量程需要调节拉压范围的表面安装情形，可如上图6所示进行。
